Vẽ flowchart và biểu đồ UML trong Docs
Mục lục
I. Giới thiệu
Docs có các công cụ vẽ mạnh mẽ để giúp bạn tạo flowchart nổi bật, sơ đồ UML và sơ đồ cấu trúc một cách dễ dàng. Và với tất cả các chỉnh sửa của bạn được đồng bộ hóa với đám mây trong thời gian thực, bạn có thể tập trung vào việc tạo nội dung mà không cần lo lắng.
Lưu ý: Tính năng này hiện không khả dụng trên ứng dụng di động.
II. Các bước
Chèn chỉnh sửa sơ đồ
Thanh công cụ +

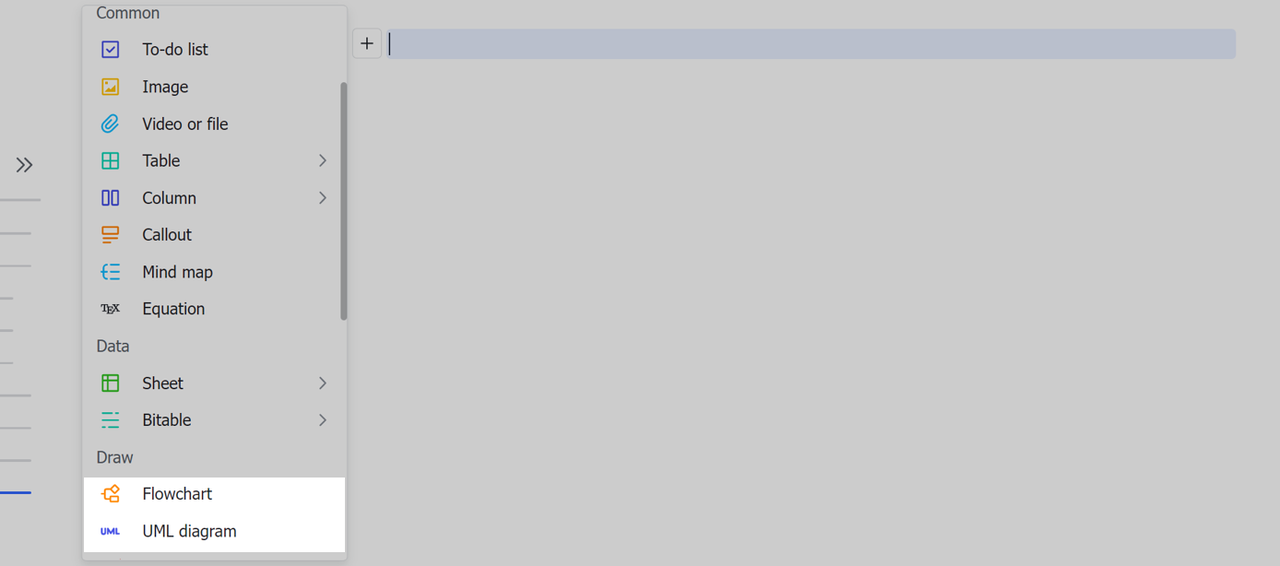

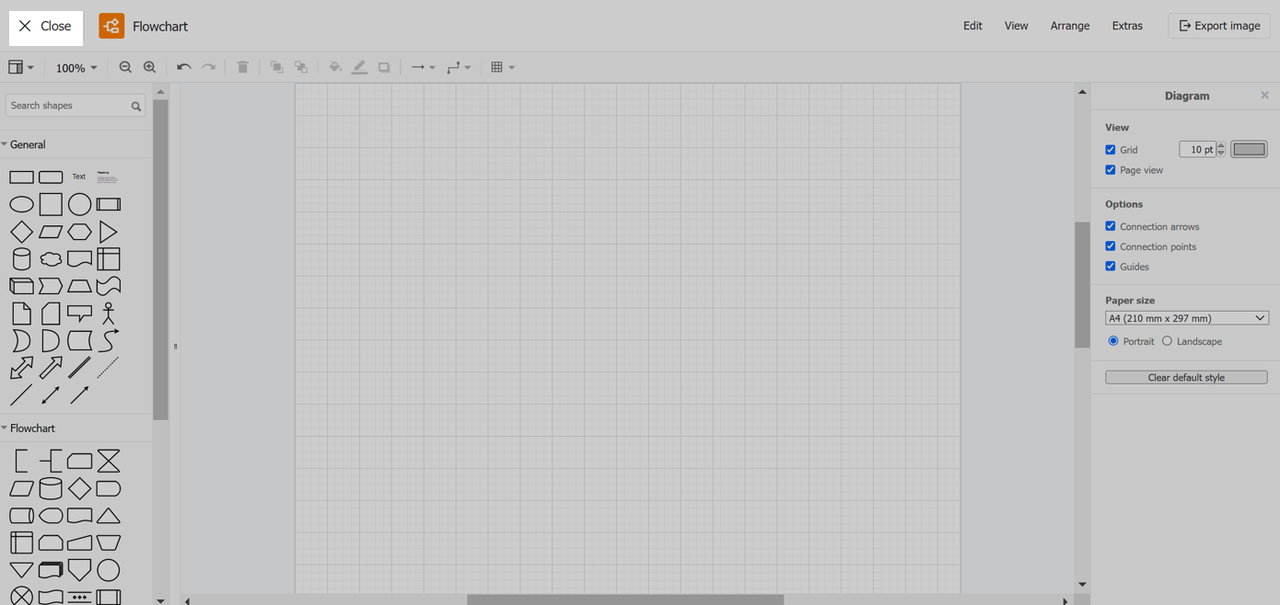

Di chuột qua biểu tượng + xuất hiện ở bên trái của một dòng trống, sau đó chọn Flowchart hoặc sơ đồ UML để chèn một trình soạn thảo sơ đồ. Hệ thống sau đó sẽ tự động vào chế độ chỉnh sửa toàn màn hình, nơi bạn có thể bắt đầu vẽ sơ đồ.
/ Chèn nhanh

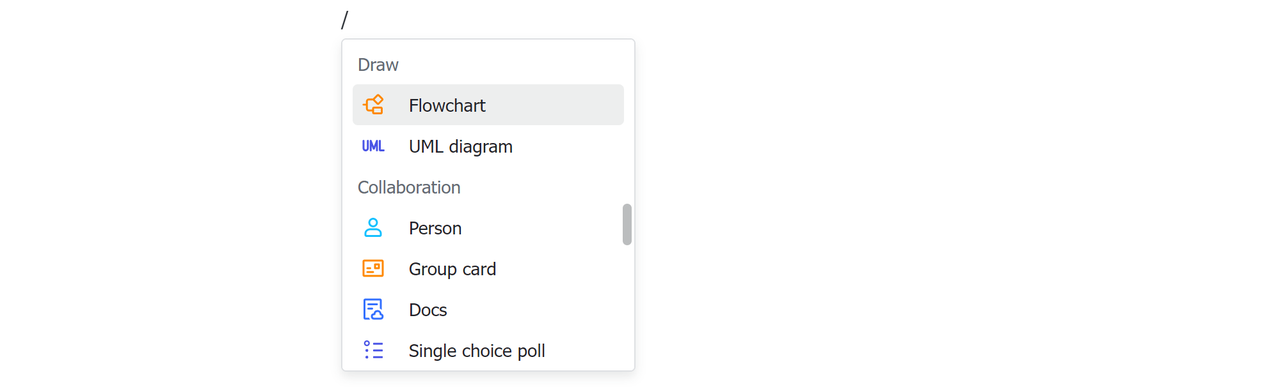

Nhập / vào bất kỳ dòng trống hoặc Dấu cách / bất cứ nơi nào trong cơ thể của tài liệu để đưa lên Chèn nhanh. Sau đó chọn Flowchart hoặc sơ đồ UML trong thanh công cụ.
-

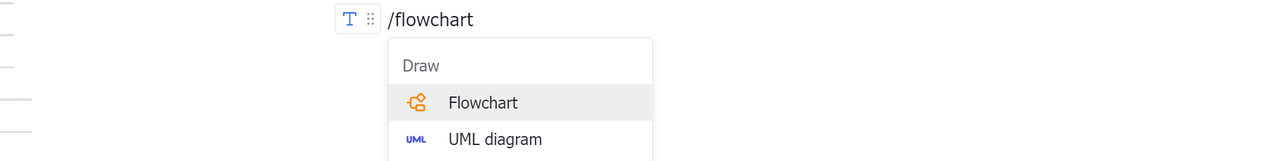

Hoặc bạn có thể trực tiếp gõ vào Flowchart hoặc sơ đồ UML sau khi đưa lên Chèn nhanh để tìm và chọn nó.
Vẽ sơ đồ

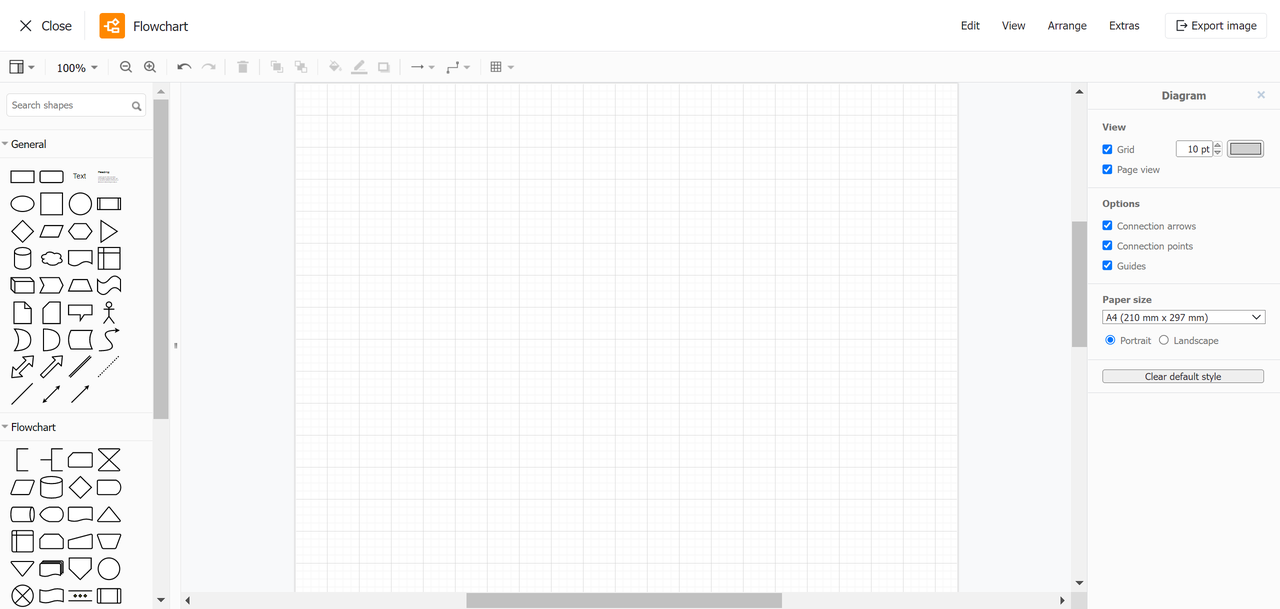

Trên trang chỉnh sửa toàn màn hình, kéo các hình dạng từ thư viện hình dạng ở bên trái vào canvas để bắt đầu.
Trang chỉnh sửa toàn màn hình bao gồm thư viện hình dạng, canvas, bảng định dạng, thanh công cụ và thanh menu.
-
Thư viện hình dạng có hơn 300 hình dạng từ 9 danh mục, chẳng hạn như Chung, Lưu đồ, UML và Nâng cao. Bạn có thể mở rộng từng danh mục để tìm hình dạng bạn cần hoặc sử dụng thanh tìm kiếm ở trên cùng.
-
Canvas là nơi bạn chỉnh sửa sơ đồ. Bạn có thể kéo hình dạng, xây dựng kết nối giữa các hình dạng, điều chỉnh kích thước hình dạng, thêm văn bản và hơn thế nữa.
-
Thanh công cụ và bảng định dạng cung cấp một loạt các tùy chọn định dạng để bạn tạo sơ đồ chi tiết.
-
Chỉnh sửa hình dạng: Bạn có thể điều chỉnh kích thước, vị trí và kiểu (chẳng hạn như màu nền, bóng, kiểu viền, kiểu đường và độ trong suốt) của hình dạng.
-
Chỉnh sửa văn bản: Bạn có thể điều chỉnh phông chữ, kích thước, kiểu (chẳng hạn như in đậm, in nghiêng và gạch dưới), màu sắc, căn chỉnh và chiều cao hàng của văn bản.
-
Chỉnh sửa canvas: Bạn có thể điều chỉnh kích thước và cài đặt lưới của canvas.
-
-
Ngoài các tùy chọn chỉnh sửa, thanh menu là nơi bạn có thể bật / tắt hiển thị lưới, đường tham chiếu và các tùy chọn cấu hình khác.
Vào hoặc thoát khỏi chế độ chỉnh sửa
-

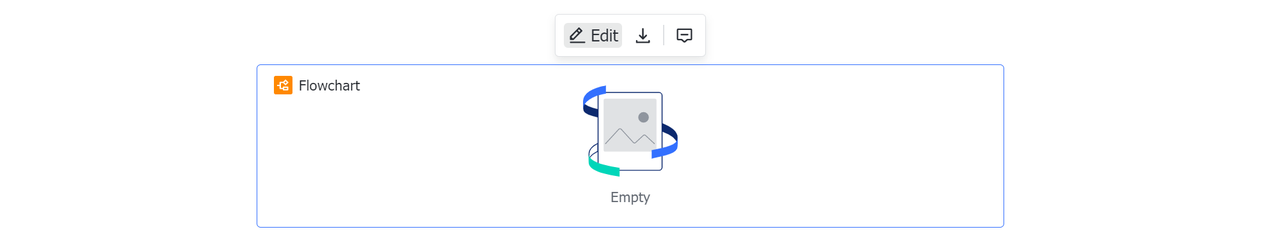

Vào chế độ chỉnh sửa toàn màn hình: Di chuột qua sơ đồ và nhấp vào Chỉnh sửa trong thanh công cụ xuất hiện ở trên.
-
Thoát khỏi chế độ chỉnh sửa toàn màn hình: Nhấp vào biểu tượng thoát ở góc trên bên trái.
III. Câu hỏi thường gặp
Làm cách nào để phóng to để xem sơ đồ?
Sơ đồ vẽ được hiển thị dưới dạng hình ảnh trong tài liệu. Chỉ cần nhấp vào nó để phóng to.
Ai có thể chỉnh sửa sơ đồ trong một tài liệu?
Người dùng có quyền chỉnh sửa có thể vẽ và chỉnh sửa sơ đồ. Người dùng có quyền xem chỉ có thể xem sơ đồ.
Nhiều thành viên có thể chỉnh sửa một sơ đồ đồng thời không?
Có, một sơ đồ có thể được chỉnh sửa bởi nhiều người dùng cùng một lúc.
Tôi có thể tải xuống sơ đồ và sơ đồ UML dưới dạng hình ảnh không?

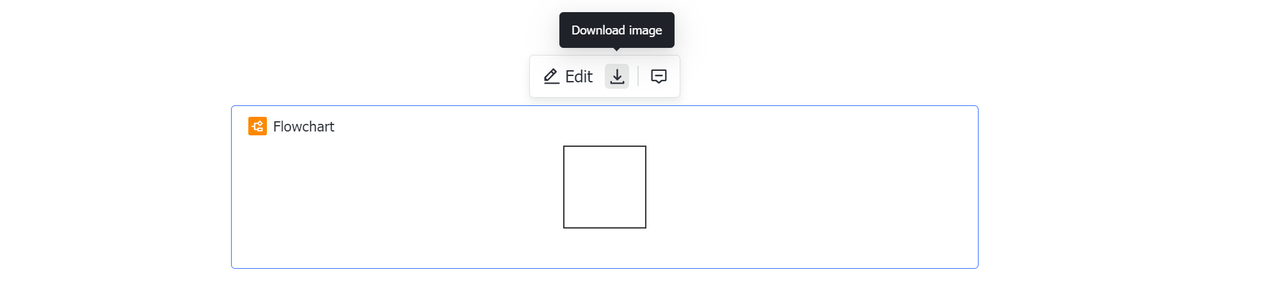

Có. Di chuột qua sơ đồ lưu đồ hoặc sơ đồ UML và nhấp vào biểu tượng Tải xuống hình ảnh trong thanh công cụ xuất hiện ở trên.
Lưu ý: Chỉ người dùng có quyền xuất mới có thể tải xuống sơ đồ và sơ đồ UML.
Tôi có thể chỉnh sửa sơ đồ trên ứng dụng dành cho thiết bị di động không?
Hiện tại, bạn chỉ có thể xem sơ đồ trên ứng dụng dành cho thiết bị di động - không hỗ trợ vẽ và chỉnh sửa.
Giới hạn chiều dài và chiều rộng để tải xuống sơ đồ là gì? Tôi có thể làm gì nếu sơ đồ quá lớn để tải xuống hoặc xuất?
Kích thước sơ đồ không được vượt quá 10.000 px để tải xuống hoặc xuất sơ đồ. Bạn có thể kiểm tra xem chiều dài hoặc chiều rộng của sơ đồ có vượt quá giới hạn hay không dựa trên số trang được sử dụng. Sơ đồ chiếm ít hơn 6 trang theo chiều ngang và ít hơn 4 trang theo chiều dọc có thể được xuất. Nếu chiều dài hoặc chiều rộng của sơ đồ vượt quá giới hạn, bạn có thể thu nhỏ kích thước thích hợp trước khi xuất.
Ví dụ, sơ đồ sau chiếm 4 trang theo chiều ngang và 2 trang theo chiều dọc.

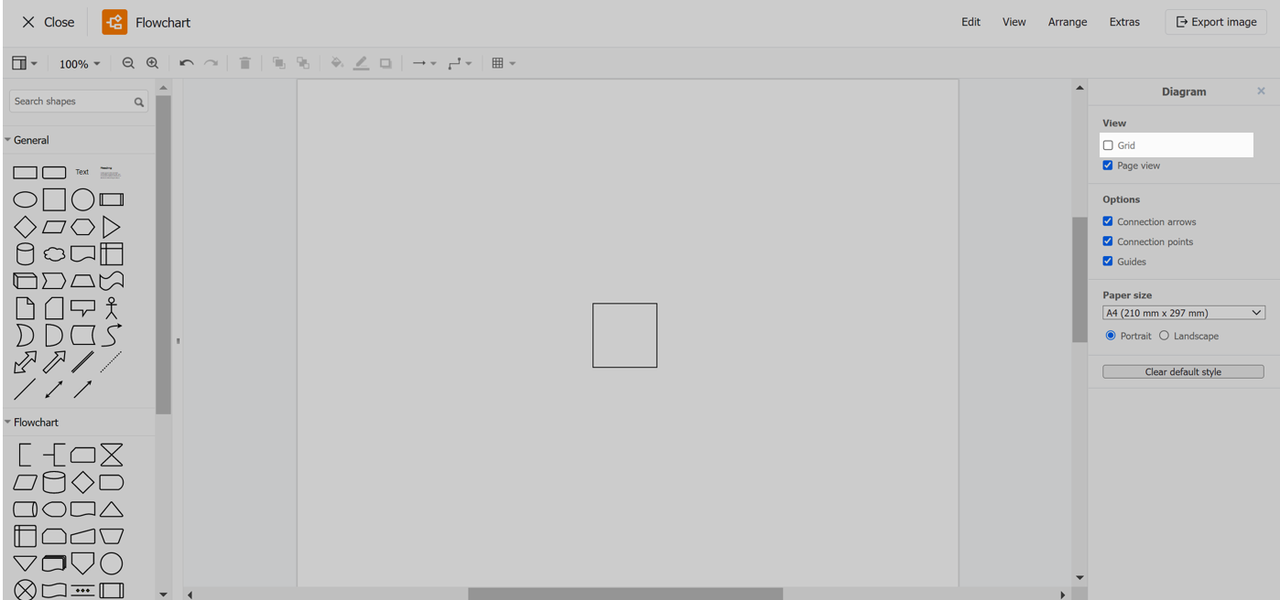

Lưu ý : Bạn có thể nhấp vào canvas và xóa các đường lưới trên bảng điều khiển bên phải để kiểm tra số lượng trang được sử dụng dễ dàng hơn.
Mối quan hệ giữa tính năng này và draw.io ?
Tính năng này được phát triển dựa trên dự án nguồn mở của draw.io .
Hiện tại, nhập draw.io tệp không được hỗ trợ. Chúng tôi dự định sẽ hỗ trợ nó trong tương lai để giúp bạn nhanh chóng di chuyển các sơ đồ hiện có sang Docs.
